HCX rozdystrybuowanie rozciągniętych sieci pomiędzy appliancami. Jak sprawdzić

Krótka notatka w temacie HCXa i potrzeby sprawdzenia na którym dokładnie HCX Appliance dla Network Extension dana sieć jest rozciągnięta. Potrzebne akurat w moim przypadku to było do zaplanowania operacji utrzymaniowych HCXa i aby zidentyfikowac sieci oraz maszyny działające w rozciągnietych sieciach po stronie Azure VMware Solution.

Można to sprawdzić na parę sposobów. Takie jakie ja znam to:

1. GUI
2. Powercli
3. Sesja SSH do HCX Conectora

1. GUI

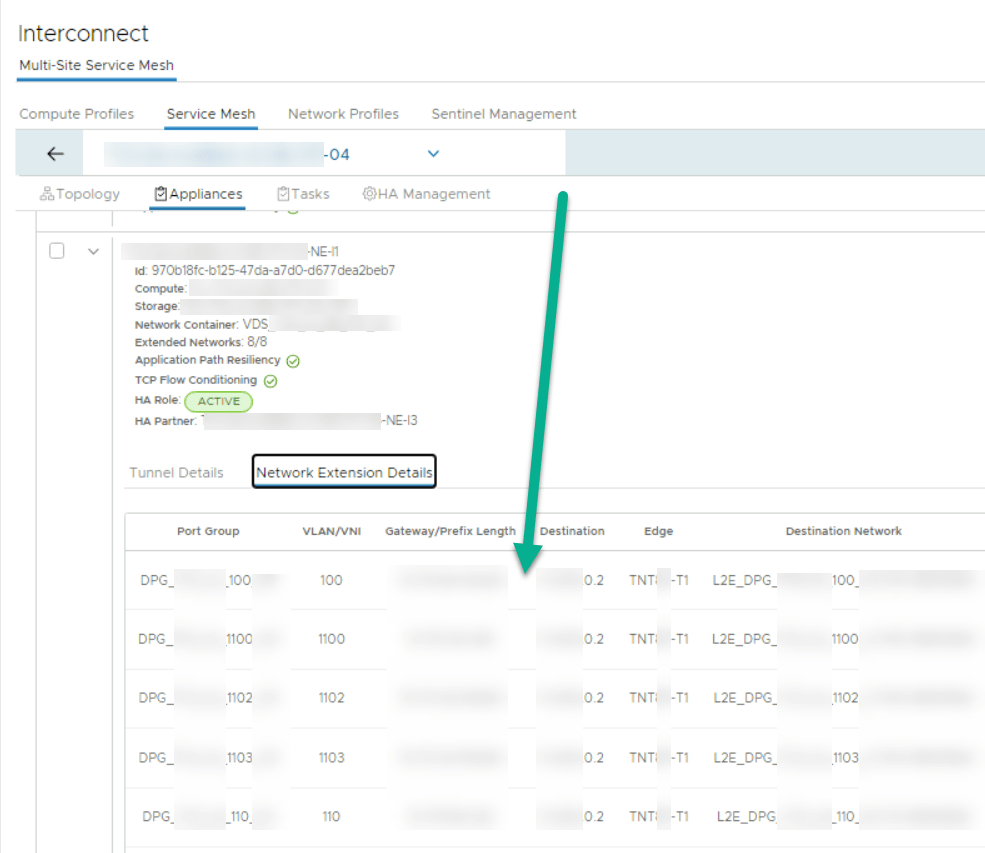

Tutaj temat jest dość prosty. Wchodzimy do Zakładki gdzie mamy Service Meshe i dalej wybierając konkretny przechodzimy do konkretnego appliance i dalej szukamy zakładki “Network Extension details”

2. Powercli

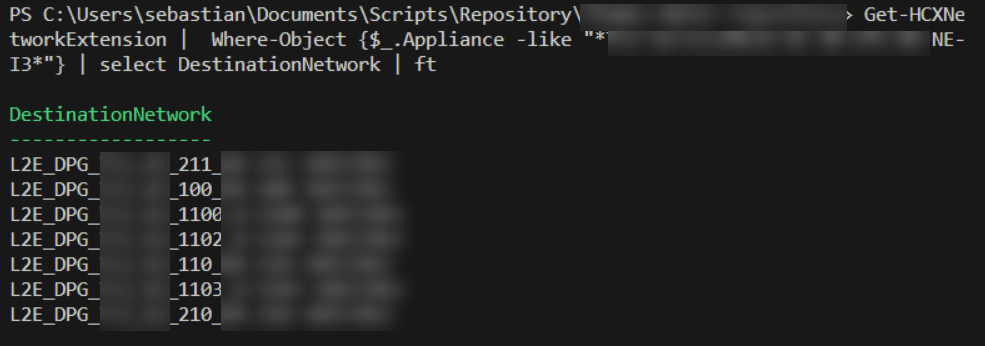

Drugi sposób wypracowany przeze mnie to mam gotowe komendy w pliku na każdy appliance wraz z komentarzami do network extension i w razie potrzeby  mogę wylistować np. sieci po stronie AVSa, które są rozciągnięte.

# Cluster 4
Get-HCXNetworkExtension |  Where-Object {$_.Appliance -like "*-NE-I3*"} | select DestinationNetwork | ft
Get-HCXNetworkExtension |  Where-Object {$_.Appliance -like "*-NE-I1"} | select DestinationNetwork | ft

3.  SSH

Trzeci sposób, który najmniej używam, ale jest możliwy do używania to konsola SSH.

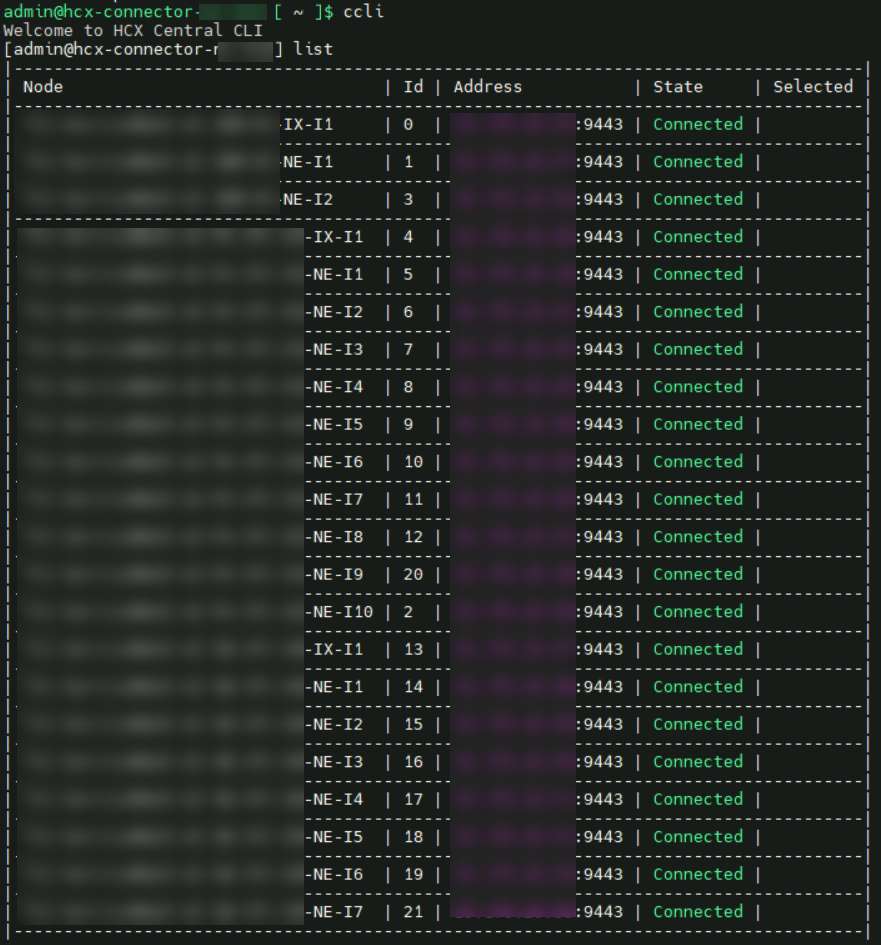

Zaraz po zalogowaniu przez SSh użytkownikiem admin uruchamiamy dedykowaną konsole dla HCXa ccli i wykonujemy komendę list aby wyświetlić wszystkie appliance.

Jako że nie możemy pracować totalnie centralnie musimy wejść na każdy interesujący nas appliance i wykonać polecenie ręcznie.

Przełączenie się na konkretny appliance zgodnie z ID

go 16

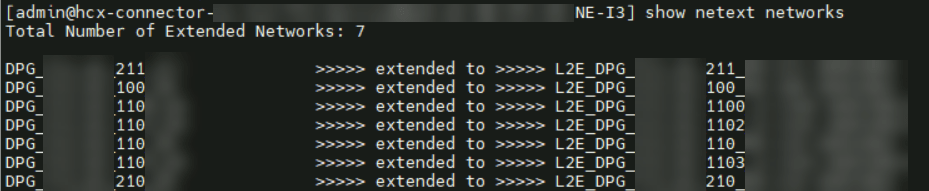

Wyświetlenie rozciągniętych sieci przez dany appliance następuje poprzez komendę:

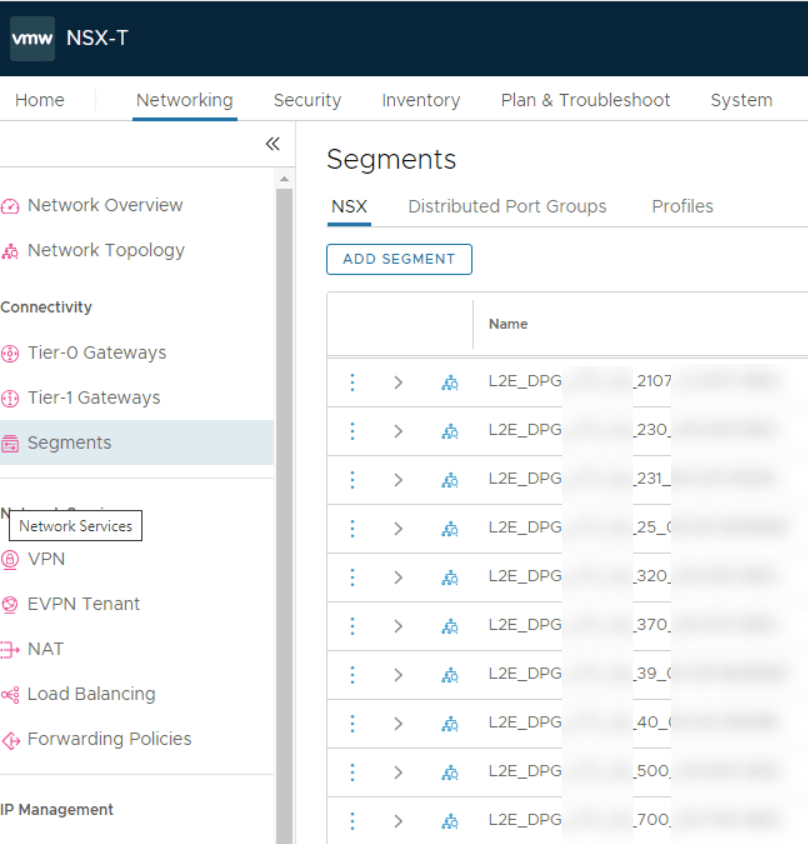

Generalnie to wszystko, co jest wyświetlane są to segmenty dostępne także z poziomu NSX-T:
